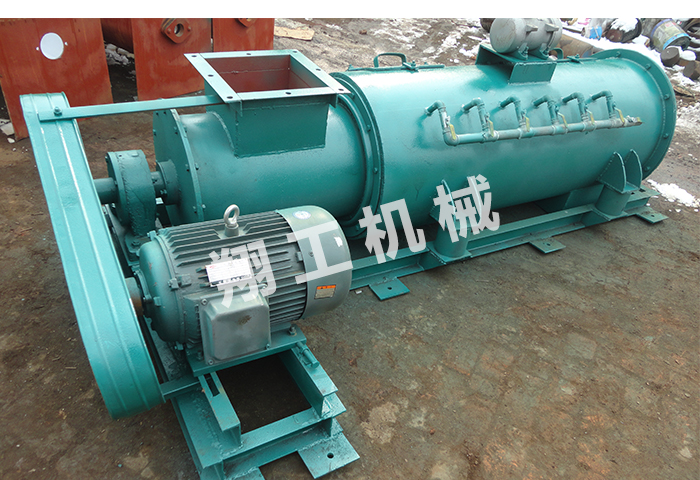

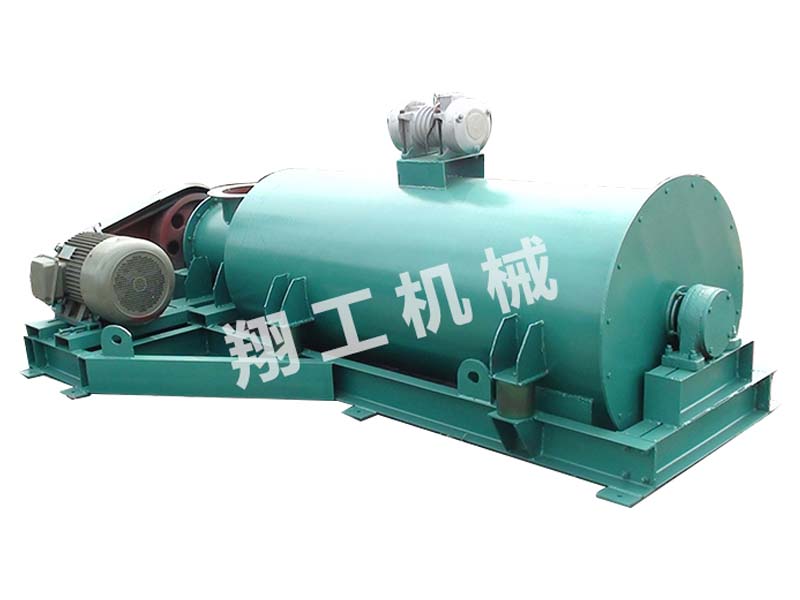

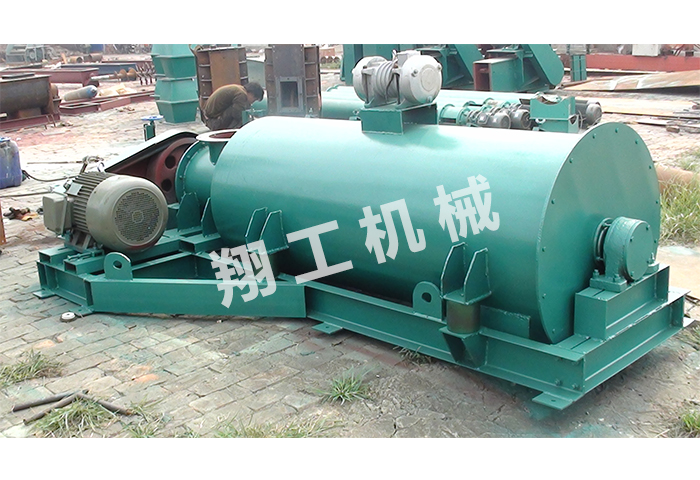

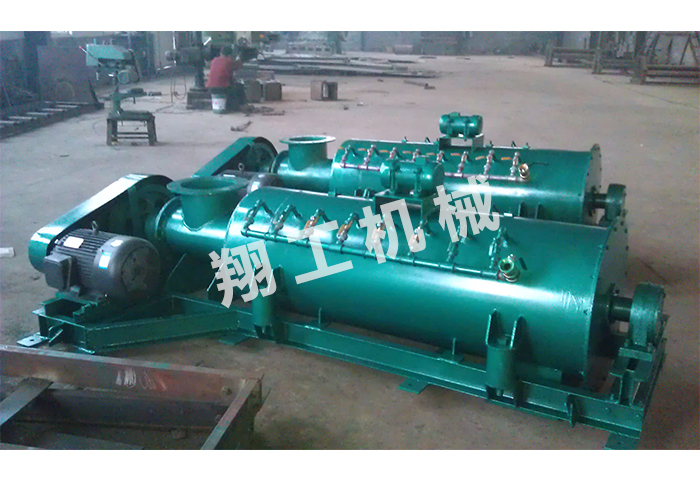

雙軸攪拌機主要由機殼、螺旋軸總成、驅動裝置、配管、蓋板、鏈罩等部件組成。
雙軸攪拌機利用兩根呈對稱狀的螺旋軸的同步旋轉，在輸送干灰等粉狀物料的同時加水?dāng)嚢?，均勻加?br />
干灰粉狀物料，達到使加濕物料不冒干灰又不會滲出水滴的目的，從而便于加濕灰裝車運輸或轉入其它
輸送設備。主要適用于火力發電廠、礦山等行業粉煤灰或類似物料加濕裝車的場合。
1、殼體主要由板材及型鋼構成，在制造廠內組合成形，并與其它部件組裝在一起，是雙軸攪拌機的支撐
。殼體密封嚴密，不會有飛灰外揚、漏灰的現象。
2、螺旋軸總成是雙軸攪拌機的主要組成部分，其組成部分主要有左右旋向螺旋軸、軸承座、軸承套、軸
承蓋、齒輪、鏈輪、油杯、葉片等零部件。左右旋向螺旋軸制造精度要求高，工藝性能好，與軸承座、
軸承套、軸承蓋有嚴格的配合要求。齒輪模數為8，齒數為60，齒形角為20°；鏈輪節距為50.8，齒數為
25，齒形為GB1224-85。齒輪、鏈輪都有防護罩保護，可以更好的運行。油杯為壓配式壓注油杯，加
注潤滑油方便、卓效。雙軸攪拌機葉片的材料選用耐磨損且不易粘灰的復合陶瓷。葉片結構設計地合理
簡單，磨損之后易于更換，使用壽命長。
3、加水調濕配管主要由接管、接頭及噴嘴組成。噴嘴采用不銹鋼霧化錐噴嘴，布置在攪拌機機殼內部上
方，沿螺旋軸方向軸向排列，形成水簾以利于物料的加濕攪拌。噴嘴結構簡單，易于更換，不銹鋼材質
，防腐耐用。通過操作供水管道上的手動調節閥可以調節濕灰的含水率。
4、蓋板主要包括左蓋板、中間蓋、右蓋板、孔蓋及檢修孔蓋等。雙軸攪拌機兩側設置有六個檢修孔，以
方便操作人員平時的檢修及保養。
|
項目 |
SAJ-1.5m |
SAJ-2m |
SAJ-2.5m |
XAJ-3m |
|
生產能力 |
15m3/小時 |
20m3/小時 |
25m3/小時 |
30m3/小時 |
|
主軸轉速 |
55轉/分 |
55轉/分 |
55轉/分 |
55轉/分 |
|
絞刀角度 |
25° |
25° |
25° |
25° |
|
兩軸中心距 |
350mm |
350mm |
350mm |
360mm |
|
攪刀回轉直徑 |
φ380 |
φ380 |
φ380 |
φ380 |
|
電動機 型號 |
JO2-72-6 |
JO2-72-6 |
JO2-82-6 |
JO2-82-6 |
|
功率 |
13kw |
22kw |
30kw |
40kw |
|
轉速 |
970轉/分 |
970轉/分 |
970轉/分 |
970轉/分 |
|
電動機輪 |
φ252mm |
φ252mm |
φ252mm |
φ252mm |
|
三角皮帶 |
C4000×6根 |
C4000×6根 |
C4000×6根 |
C5000×6根 |
|
減速機中心距 |
520mm |
520mm |
520mm |
650mm |
|
減速比 |
7.94 |
7.94 |
7.94 |
12.64 |
